GⅠCLZ型—鼓形齒式聯軸器

時間:2012-04-26 01:35:23  點擊:994
詳細說明
?

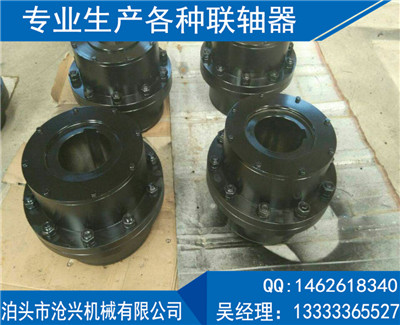

鼓形齒式聯軸器

GⅠCLZ型—鼓形齒式聯軸器鼓形齒面使內、外齒的接觸條件得到改善,避免了在角位移條件下直齒齒端棱邊擠壓,應力集中的弊端,同時改善了齒面摩擦、磨損狀況,降低了噪聲,維修周期長。外齒套齒端呈喇叭形狀,使內、外齒裝拆十分方便。
鼓形齒式聯軸器具有徑向、軸向和角向等軸線偏差補償能力,具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點,特別適用于低速重載工況,如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動,鼓形齒式聯軸器屬于剛撓性聯軸器,齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形,所謂鼓形齒即為將外齒制成球面,球面中心在齒輪軸線上,齒側間隙較一般齒輪大,鼓形齒聯軸器可允許較大的角位移(相對于直齒聯軸器),可改善齒的接觸條件,提高傳遞轉矩的能力,延長使用壽命。有角位移時沿齒寬的接觸狀態。 齒式聯軸器在工作時,兩軸產生相對角位移,內外齒的齒面周期性作軸向相對滑動,必然形成齒面磨損和功率消耗,因此,齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小,承載能力大,常用于低速重載工況條件的軸系傳動,高精度并經動平衡的齒式聯軸器可用于高速傳動,如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器,國內外均廣泛采用鼓形齒式聯軸器,直齒式聯軸器屬于被淘汰的產品,選用者應盡量不選用。
鼓形齒式聯軸器的特點(與直齒式聯軸器相比有以下特點) :1、鼓形齒式聯軸器承載能力強。在相同的內齒套外徑和聯軸器*大外徑下,鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高15~20%2、角位移補償量大。當徑向位移等于零時,直齒式聯軸器的許用角位移為1o,而鼓形齒式聯軸器的許用角位移為1o30',提高50%。在相同的模數、齒數、齒寬下,鼓形齒比直齒允許的角位移大,3、鼓形齒式聯軸器鼓形齒面使內、外齒的接觸條件得到改善,避免了在角位移條件下直齒齒端棱邊擠壓,應力集中的弊端,同時改善了齒面摩擦、磨損狀況,降低了噪聲,維修周期長。4、鼓形齒式聯軸器外齒套齒端呈喇叭形狀,使內、外齒裝拆十分方便。5、鼓形齒式聯軸器傳動效率高達99.7%。 基于經上特點,目前,國內外已普遍以鼓形齒替代直齒式聯軸器。

型號
公稱轉矩
Tn
N·m
許用轉速[n]
r/min
軸孔直徑
軸孔長度
D
D1
D3
A
C
轉動慣量
kg.㎡
潤滑脂用量
mL
質量
Kg
Y,J1,Z1
d1,d2,dz
L
GICLZ1
630
7100
16,18,19
42
125
95
80
37
20
0.0084
30
5.4
20,22,24 52 10
25-50 62-112 2.5
GICLZ2
1120
6300
25,28
62
144
120
95
44
10.5
0.018
60
9.2
30-60 82-142 2.5
GICLZ3
2240
5900
30-70
82-142
174
140
115
53
3
0.0427
80
16.4
GICLZ4
3550
5400
32,35,38
82
196
165
130
62
14
0.076
90
22.7
40-80 112-142 3
GICLZ5
5000
5000
40-90
112-172
224
183
150
71
3
0.0149
140
36.2
GICLZ6
7100
4800
40,50,55,56
112
241
200
170
80
6
0.24
200
46.2
60-100 142-212 4
GICLZ7
10000
4500
60-120
142-212
260
230
195
90
4
0.43
290
68.4
GICLZ8
14000
4000
65-130
142-252
282
245
210
96
5
0.61
350
81.1
GICLZ9
18000
3500
70,71,75
142
314
270
225
104
10
0.94
370
100.1
80-140 172-252 5
GICLZ10
31500
3200
80-160
172-302
346
300
250
124
5
1.67
500
147.1
GICLZ11
40000
3000
100-180
212-302
380
330
285
133
6
2.98
650
206.3
GICLZ12
56000
2600
120-200
212-352
442
380
325
156
6
5.31
1100
284.5
GICLZ13
80000
2300
140-220
252-352
482
420
360
182
7
9.26
1600
402.0
GICLZ14
112000
2100
160-250
302-410
520
465
420
207
8
15.92
2300
582.2
GICLZ15
160000
1900
190-280
352-470
580
510
450
214
10
25.78
2600
778.2
GICLZ16
250000
1600
200-320
352-470
680
595
500
250
10
16.89
4100
1071
GICLZ17
280000
1500
220-320
352-470
720
645
530
256
10
60.59
5100
1210
GICLZ18
355000
1400
240-340
410-550
775
675
540
262
10
81.75
6000
1475
GICLZ19
450000
1300
260-360
310-550
815
715
580
280
10
101.57
6700
1603
GICLZ20
500000
1200
300-380
470-550
855
755
600
297
13
140.03
8100
2033
GICLZ21
630000
1100
300-400
470-650
915
795
640
305
13
183.49
10500
2385
GICLZ22
710000
950
340-420
550-650
960
840
680
316
13
235.04
14000
2452
GICLZ23
800000
900
360-450
550-650
1010
890
720
333
13
323.16
15000
3332
GICLZ24
1000000
875
380-480
550-650
1050
925
760
342
15
387.97
16500
3639
GICLZ25
1120000
850
400-500
650
1120
970
800
362
15
485.96
18000
4073
GICLZ26
1250000
825
420-530
650-800
1160
990
850
366
15
573.64
19000
4527
GICLZ27
1400000
800
450-560
650-800
1210
1060
900
369
15
789.74
23000
5485
GICLZ28
1600000
770
480-600
650-800
1250
1080
960
402
20
960.26
24000
6050
GICLZ29
2240000
725
500-630
650-800
1340
1200
1010
396
20
1268.98
26000
7090
GICLZ30
2800000
700
530-670
800-950
1396
1240
1070
403
20
1822.02
30000
9264
